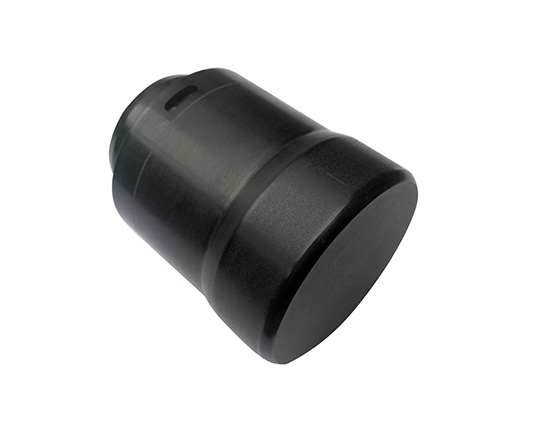

高温超声波成像探头：高温材料断层检测的突破性技术

高温材料（如石油化工压力容器、电力能源管道、航空航天发动机部件等）在服役过程中，内部易产生裂纹、腐蚀、夹杂等缺陷，这些缺陷若不及时检测可能导致设备失效甚至安稳事故。传统超声波成像技术在高温环境（通常高于100℃）下存在致命局限：一是探头材料（如聚乙烯、普通陶瓷）在高温下会软化、变形或失去弹性，导致声波发射/接收性能急剧下降；二是高温会加剧信号衰减、引入噪声干扰，使成像结果模糊不清；三是传统接触式探头需要耦合剂，而高温下耦合剂易蒸发或失效，无法实现稳定检测。这些问题导致传统技术在高温材料断层检测中几乎“无计可施”，成为行业长期存在的“卡脖子”难题。

高温超声波成像探头的核心技术突破

为解决上述问题，高温超声波成像探头的研发围绕“耐高温、高成像质量、强适应性”三大核心目标展开，实现了以下关键突破：

耐高温材料创新：解决探头“高温失效”问题

传统探头材料（如聚乙烯、普通陶瓷）无法承受高温环境，新型高温探头采用耐高温陶瓷（如碳化硅、石英）、金属合金（如镍基合金）或石墨等材料。这些材料具有出色的热稳定性（可承受300℃以上高温）、良好的声学特性（如高声阻抗、低衰减）和机械强度（避免高温变形），为探头在高温下的正常工作提供了基础。例如，碳化硅陶瓷探头可在600℃环境下保持稳定的声波发射性能，解决了传统陶瓷探头易软化的痛点。

信号处理与成像算法优化：突破“高温噪声”障碍

高温环境下，超声波信号易受热噪声、衰减等因素影响，导致成像清晰度差。研究人员通过优化信号采集流程（如提高采样率、降低噪声干扰）、开发新型成像算法（如Full-Skip合成孔径成像、热补偿算法），有效提升了高温下的成像质量。例如，中国特检院研发的“Full-Skip合成孔径成像算法”，通过虚拟镜像路径重建技术，解决了传统电磁超声检测中“近场盲区”（约15mm）问题，可在6.5mm深入对3mm横通孔和10mm长裂纹进行精准成像；同时，算法还能实时校准高温下的信号衰减，使缺陷定位波动控制在3mm以内。

结构设计优化：适应“高温热应力”影响

高温会导致探头材料热膨胀，产生热应力，影响探头的一致性和成像精度。新型探头采用可伸缩结构（如可伸缩支架、可伸缩背膜）、隔热层设计，有效减缓热应力。例如，可伸缩背膜结构允许传感元件在高温下自由伸缩，减少热膨胀对声波发射方向的影响；陶瓷底座的隔热层可减少热辐射对传感器的影响，保证探头在300℃高温下仍能稳定工作。

非接触/耦合剂-free设计：解决“高温耦合难题”

传统接触式探头需要耦合剂（如水、油）来传递声波，但高温下耦合剂易蒸发或碳化，导致声波传输中断。高温超声波成像探头采用电磁超声（EMAT）或空耦式（Air-Coupled）技术，无需耦合剂即可实现声波发射与接收。例如，电磁超声换能器通过电磁场激励产生超声波，可在高温环境下实现非接触检测，适用于石油化工管道、电力锅炉等设备的在线监测。

高温超声波成像探头的应用价值与突破性意义

高温超声波成像探头的突破，打破了传统技术在高温环境下的检测局限，为高温材料断层检测提供了可靠、有效、精准的技术方案。

其核心价值在于：

覆盖高温场景：可实现300℃以上高温环境下的断层检测，适用于石油化工、电力能源、航空航天等领域的关键设备（如压力容器、管道、发动机叶片）；

精准检测缺陷：通过先进的成像算法和耐高温材料，可检测3mm以下的近场微小缺陷（如裂纹、夹杂），缺陷定位精度控制在3mm以内；

在线监测能力：非接触式设计无需停机或拆卸设备，可实现高温设备的实时监测，提高设备运行安稳性，降低维护成本。
