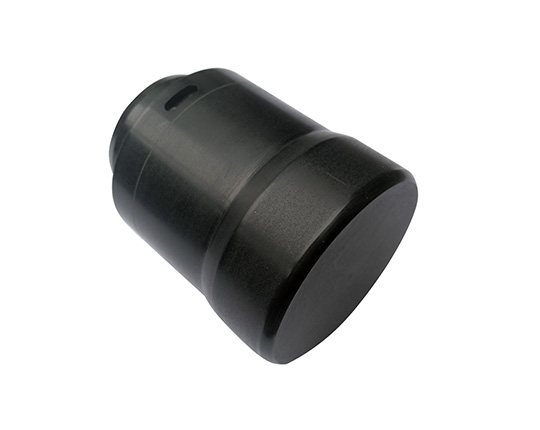

高温超声波成像探头的安装步骤相对复杂，且复杂度远高于常规常温探头，核心难点在于高温防护、耦合可靠性、结构稳定性及信号传输稳定性的综合确保。以下从关键难点、典型安装步骤、复杂度影响因素三方面具体说明：

一、核心难点（导致安装复杂的主因）

1、高温环境适配

高温探头需耐受数百℃（如工业炉、管道、发动机等场景）或者上千℃的高温，安装时需解决：

热膨胀匹配：探头外壳、支架与被测工件（金属/陶瓷等）的热膨胀系数需尽量接近，否则高温下会因膨胀差导致探头移位、耦合层脱落或结构损坏。

隔热与散热：需额外加装隔热层（如陶瓷纤维、气凝胶）或水/风冷装置，避免探头内部压电元件因过热失效。

2、高温耦合难题

常温用的液态耦合剂（如甘油、水基凝胶）在高温下会蒸发、碳化或失效，需采用高温耦合剂（如硅脂、陶瓷基耦合剂、金属箔/片固态耦合），或者干耦合/接触式压力耦合（如弹簧加载确保探头与工件紧密接触）。这类耦合方式对安装时的压力控制、接触面平整度要求较高。

3、结构稳定性要求

高温下材料强度下降，安装支架需耐高温、抗振动（如工业现场的机械振动），否则探头易松动，导致成像信号不稳定。

二、典型安装步骤（以工业高温管道检测为例）

1、前期准备

确认被测工件温度；

清洁被测表面：去掉氧化皮、油污、锈迹，确保接触面平整（粗糙度Ra＜6.3μm，否则需打磨）；

准备工具：耐高温扳手、扭矩扳手（控制安装压力）、高温耦合剂、隔热工装、信号传输线（高温同轴电缆，耐温≥工件温度）。

2、探头与工装组装

若探头带冷却套（如水冷），先连接冷却管路并测试密封性（避免高温下漏水导致工件损坏）；

将高温耦合剂均匀涂抹在被测表面或探头接触面（厚度控制在0.1~0.3mm，过厚会衰减超声波信号，过薄则耦合不良）；

将探头放入支架，通过弹簧加载机构或扭矩扳手固定，确保探头与工件表面压力均匀（压力需严格按厂家要求，通常5~20N，压力过大可能压碎探头压电元件，过小则耦合不良）。

3、信号与冷却系统连接

连接高温同轴电缆：需确保接头处耐高温（如镀金接头、陶瓷绝缘），避免高温下氧化导致信号衰减；

开启冷却系统（若用水冷/风冷），监测冷却介质温度（如冷却水出口温度＜60℃），确认散热正常；

连接成像设备，进行信号校准：通过标准试块（如高温下仍稳定的钢试块）测试探头响应，确保成像分辨率、灵敏度满足要求。

4、稳定性验证

加热工件到工作温度（模拟实际工况），观察探头信号是否稳定（无漂移、衰减）；

检查支架、冷却系统是否有变形、泄漏，确认安装牢固。

总结

高温超声波成像探头的安装步骤并不“简单”，属于专业级操作，需由经过培训的技术人员完成，否则易出现耦合不良、信号失真、探头损坏等问题。其复杂度本质是高温环境下“材料特性、物理耦合、结构稳定”三者平衡的结果——每一步都需严格控制参数，远非常温探头“涂抹耦合剂、贴紧工件”那么简单。
