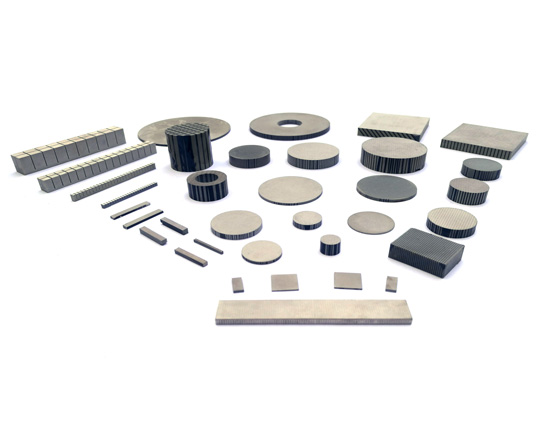

1-3型压电复合材料(切割填充)

1-3型压电复合材料(切割填充)

  • 所属分类:1-3型压电复合材料(切割填充)

  • 点击次数:
  • 发布日期:2018/07/27
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

       压电复合材料是通过将压电陶瓷元件与聚合物如环氧树脂或其它聚合物相结合而制成。根据它们的连通性进行分类(如1-3、2-2、0-3等)。使用最广泛的压电复合材料是1-3型和2-2型。1-3型压电复合材料是各领域超声检测的理想材料。它们能为水、塑料、无机材料、复合材料、空气等介质提供最佳的声阻抗匹配,从而提高声波的穿透率。压电复合材料属于新型材料或智能材料,我们有更丰富的设计和制造压电复合材料的经验。

       与传统的压电陶瓷相比,1-3型压电复合材料具有以下优点:

       单一的厚度振动模式

       宽频带低Qm

       更高的机电耦合系数Kt>0.6

       更高的发射和接收灵敏度

       可调节的声阻抗

       更强的耐冲击性

       更轻的重量

       1-3型压电复合材料的应用领域:

       无损检测

       医疗超声

       流量测量

       水声领域

       空气超声检测

       结构健康监测。

1-3型压电复合材料(切割填充工艺)——制作高性能超声换能器的最佳材料

       我们采用切割、填充工艺制造1-3型压电复合材料。将压电陶瓷板切割成正交沟槽,沟槽用环氧树脂或其他聚合物材料填充。在填充材料固化后,把复合材料加工到所需厚度,并镀上电极。

频率
(MHz)

圆形尺寸
(mm)

方形尺寸
(mm)

陶瓷体积比

声阻抗
(MRay)

材料型号

0.1-0.2

Φ150—Φ38

120×120—38×38

20%—72%

6.8—23

PZT-51

PZT-5H

PZT-4

0.2-0.3

Φ100—Φ25

120×120—25×25

0.3-0.4

Φ100—Φ20

120×120—20×20

0.4-0.5

Φ80—Φ15

100×100—15×15

0.5-1

Φ80—Φ10

100×100—10×10

30%—69%

9—22.6

1-2.5

Φ60—Φ6

60×60—6×6

2.5-5

Φ30—Φ5

40×40—1×1

39%—50%

10—14

1-3型压电复合材料(切割填充)

本文网址:http://www.nwave.cn/product/573.html

关键词:1-3型压电复合材料(切割填充),压电复合材料厂家,压电复合材料价格
