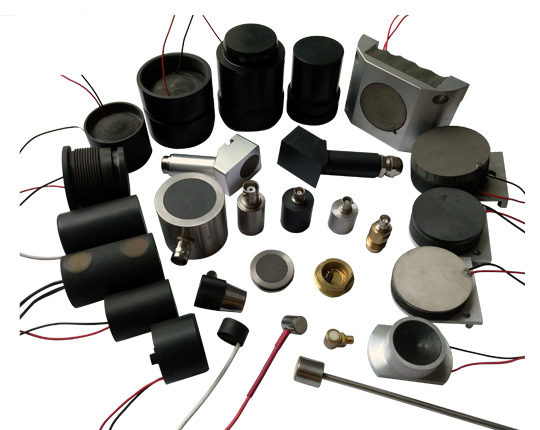

超声波探头是焊接质量检测中超声波无损检测（UT）的核心部件，其作用是将电信号转换为超声波信号并耦合到被检工件中，同时接收从焊缝内部缺陷、底面反射回来的超声波信号，再转换为电信号供后续分析，从而定位、定量、定性焊缝内部缺陷（如裂纹、未熔合、气孔、夹渣等）。以下是其发挥作用的具体机制、流程和关键要点：

一、核心原理：超声波的传播与反射特性

超声波是频率高于20kH的机械波，在均匀介质（如钢材）中沿直线传播，速度快（钢中约5900m/s）；当遇到声阻抗差异界面（如缺陷与母材、焊缝与空气、焊缝与未熔合区）时，会发生反射、折射和衍射。探头正是利用这一特性，通过“发射-接收”超声波信号，间接判断焊缝内部的质量状况。

二、超声波探头的具体作用流程

以脉冲反射法为例，探头的工作流程如下：

1. 信号转换：电→声（发射阶段）

探头核心部件是压电晶片，当仪器施加高频电脉冲时，压电晶片发生逆压电效应（电能→机械能），产生高频超声波。

2. 耦合与声束入射

超声波需通过耦合剂（如甘油、机油、水）填充探头与工件表面的空隙（避免空气层导致声波全反射），使声波有效传入工件。

探头类型决定声束入射方式：

直探头：声束垂直于工件表面入射（纵波），用于检测与表面平行的缺陷（如厚板焊缝的层状撕裂）；

斜探头：通过楔块使声束倾斜入射（横波），利用横波在焊缝中传播，更易检测垂直于表面的缺陷；

3. 缺陷识别：声→电（接收阶段）

超声波在工件中传播时：

若路径上无缺陷，声波到达工件底面后反射，被探头接收（底面回波）；

若路径上有缺陷（如气孔、夹渣），部分声波会在缺陷界面反射，形成缺陷回波，被探头接收。

探头通过正压电效应将反射回来的超声波（机械能）转换为电信号，传输给超声检测仪。

4. 信号分析与质量判断

检测仪将电信号放大、处理后，在屏幕上显示波形图。检测人员通过分析：

回波位置：结合声速和入射角度，计算缺陷的深度和水平位置（定位）；

回波幅度：幅度越高，通常缺陷尺寸越大（定量，需结合试块对比）；

回波形状：如裂纹的回波通常尖锐、陡峭，夹渣的回波较宽且杂乱（定性参考）。

三、焊接检测中探头的关键作用与应用场景

检测体积型缺陷：如气孔、夹渣（通过缺陷回波幅度判断大小）；

检测面积型缺陷：如裂纹、未熔合、未焊透；

测量焊缝厚度：通过底面回波时间计算（如腐蚀后的焊缝厚度监测）；

自动化检测：相控阵探头可实现焊缝的快速扫描和成像，生成直观的缺陷“切片图”，替代传统手动扫查。

四、影响探头作用效果的关键因素

探头频率：高频适合薄焊缝/小缺陷，低频适合厚焊缝/粗晶材料（如奥氏体不锈钢焊缝，粗晶易导致声波散射，需降低频率）；

探头角度：斜探头的角度（如45°、60°、70°）决定声束在焊缝中的覆盖范围，需根据焊缝厚度和坡口形式选择（如V型坡口常用45°或60°探头）；

耦合质量：耦合剂需均匀涂抹，表面粗糙时需打磨工件，否则声波损失大，漏检风险高；

探头校准：需用标准试块（如CSK-IA、CSK-IIIA）校准探头的入射点、折射角、声速和灵敏度，确保检测精度。

总结

超声波探头是焊接无损检测的“眼睛”，通过电-声-电转换和超声波的传播反射特性，实现焊缝内部缺陷的非破坏性检测，具有灵敏度高、穿透能力强、成本低、效率高的优势，广泛应用于压力容器、管道、船舶、桥梁等关键焊接结构的质量控制。
