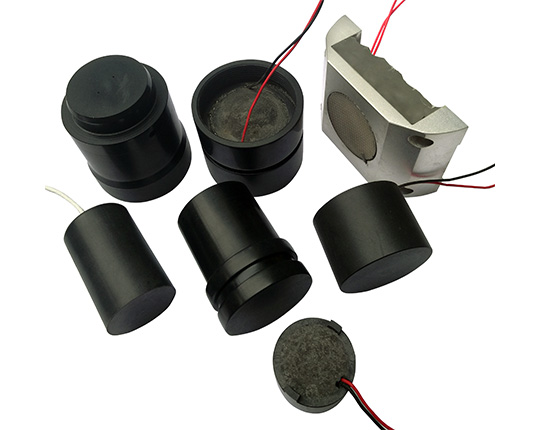

井下超声波探头适应高温环境是石油测井、地热勘探等领域的核心技术挑战。需从材料选型、结构设计、散热管理、电路防护等多维度系统设计，以下是关键技术方案：

一、核心耐温材料选型

材料是耐高温的基础，需兼顾声学性能、机械强度和热安稳性：

1、压电元件（核心换能材料）

传统PZT压电陶瓷（居里温度~300℃）在150℃以上易退极化，需选用高温改性压电陶瓷（如PZT-8、铌酸钾钠KNN基无铅陶瓷，居里温度>400℃），或单晶压电材料（如PMN-PT，耐温可达200℃以上，且机电耦合系数更高）。

恶劣高温场景（>250℃）可采用磁致伸缩材料（如TbDyFe合金，居里温度~380℃），但需解决磁损耗和涡流发热问题。

2、声学匹配层与封装材料

匹配层需低声阻抗、高导热：选用氮化铝（AlN）陶瓷（导热率180W/m·K，耐温>1000℃）或氧化铍（BeO）（导热率260W/m·K，但毒性需防护），替代传统有机匹配层（如环氧树脂，耐温<150℃）。

封装外壳采用耐高温合金（如Inconel 718、哈氏合金C-276）或陶瓷基复合材料（CMC），耐温>600℃，且抗井下高压（>100MPa）。

3、电缆与绝缘层

内部导线用镍铬合金丝或聚酰亚胺-二氧化硅复合绝缘线；外部电缆采用氟塑料（如PTFE、FEP）或陶瓷纤维编织层，替代普通PVC或橡胶（耐温<100℃）。

二、热管理与散热设计

井下高温（如地热井300℃）只靠材料无法充分解决，需主动/被动散热：

1、被动散热

热屏障结构：探头与井下热源（如地层、泥浆）间设置真空隔热层或气凝胶隔热套（导热率<0.02W/m·K），减少热量传入。

热沉设计：将探头与仪器外壳通过高导热铜柱或金刚石散热片连接，将热量导出至低温区。

2、主动冷却

采用微型制冷循环，或热电制冷（TEC）（需解决耐高温TEC芯片选型，如Bi₂Te₃基材料耐温>200℃），但需考虑井下空间和功耗限制。

三、电路与信号处理系统防护

探头内部电路（如前置放大器、驱动电路）是高温敏感部件，需着重防护：

1、耐温电子元件选型

选用军品级/宇航级元器件：如耐温200℃以上的运算放大器（如ADI的AD8638，耐温175℃；或定制SiC基CMOS电路，耐温>300℃）、陶瓷封装电阻电容（替代塑封元件）。

避免使用电解电容（耐温<125℃），改用钽电容或陶瓷电容（耐温>200℃）。

2、电路热隔离与封装

将电路模块与压电元件物理隔离（如通过陶瓷隔板），减少换能器发热（如大功率发射时的焦耳热）对电路的影响。

电路基板采用氮化铝陶瓷基板（导热率高）或铝碳化硅（AlSiC）复合材料，替代普通FR4基板（耐温<130℃）。

3、信号传输优化

采用光纤传输（替代铜缆）：光纤耐温可达600℃以上，且不受电磁干扰，适合长距离井下信号传输（如光纤布拉格光栅FBG传感器集成）。

四、结构可信性设计

高温下材料热膨胀系数（CTE）不匹配易导致结构失效，需优化设计：

CTE匹配

压电元件、匹配层、外壳的CTE需尽量接近（如压电陶瓷CTE~10×10⁻⁶/℃，Inconel合金CTE~13×10⁻⁶/℃），或通过柔性过渡层（如银浆、铟箔）减缓热应力。

密封与抗压

采用金属-陶瓷封接技术（如钼锰法封接），替代有机密封胶（耐温低），确保高温高压下（如150℃、100MPa）密封性能。

探头内部填充耐高温导热硅脂或惰性气体（如氩气），避免空气热膨胀导致的结构损坏。

五、校准与温度补偿

高温会导致压电元件灵敏度下降、声速变化，需实时补偿：

内置温度传感器

集成Pt1000铂电阻或热电偶（如K型，耐温>1000℃），实时监测探头温度，通过算法修正声速、增益等参数。

预校准与模型补偿

在地面高温箱（模拟井下温度）中对探头进行全温度范围校准，建立温度-灵敏度-声速补偿模型，嵌入井下仪器DSP中实时修正。

总结

井下超声波探头耐高温需“材料-结构-热管理-电路”协同设计，核心是在耐温限度与声学性能间平衡。未来趋势是采用宽禁带半导体（SiC、GaN）电路、单晶压电材料及智能热管理算法，进一步提升恶劣环境下的可信性。
