超声波传感器的性能指标与结构

发布日期:2019-07-05 作者:新威电子 点击:

    超声波传感器的性能指标与结构:

    1、工作频率。工作频率就是压电晶片的共振频率。当加到它两端的交流电压的频率和晶片的共振频率相等时,输出的能量最大,灵敏度也最高。

    2、工作温度。由于压电材料的居里点一般比较高,特别时诊断用超声波探头使用功率较小,所以工作温度比较低,可以长时间地工作而不产生失效。医疗用的超声探头的温度比较高,需要单独的制冷设备。

3、灵敏度。主要取决于制造晶片本身。机电耦合系数大,灵敏度高;反之,灵敏度低。

结构与工作原理:

当电压作用于压电陶瓷时,就会随电压和频率的变化产生机械变形。另一方面,当振动压电陶瓷时,则会产生一个电荷。利用这一原理,当给由两片压电陶瓷或一片压电陶瓷和一个金属片构成的振动器,所谓叫双压电晶片元件,施加一个电信号时,就会因弯曲振动发射出超声波。相反,当向双压电晶片元件施加超声振动时,就会产生一个电信号。基于以上作用,便可以将压电陶瓷用作超声波传感器。

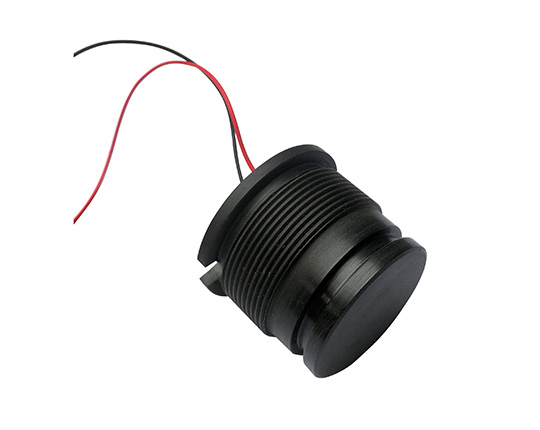

超声波传感器

如超声波传感器,一个复合式振动器被灵活地固定在底座上。该复合式振动器是谐振器以及,由一个金属片和一个压电陶瓷片组成的双压电晶片元件振动器的一个结合体。谐振器呈喇叭形,目的是能有效地辐射由于振动而产生的超声波,并且可以有效地使超声波聚集在振动器的中央部位。室外用途的超声波传感器必须具有良好的密封性,以便防止露水、雨水和灰尘的侵入。压电陶瓷被固定在金属盒体的顶部内侧。底座固定在盒体的开口端,并且使用树脂进行覆盖。对应用于工业机器人的超声波传感器而言,要求其精确度要达到1mm,并且具有较强的超声波辐射。

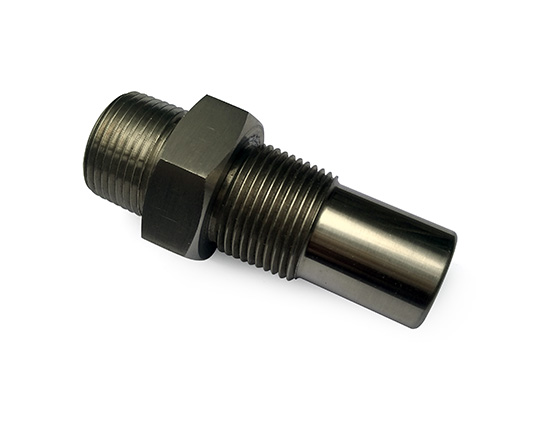

超声波传感器

利用常规双压电晶片元件振动器的弯曲振动,在频率高于70kHz的情况下,是不可能达到此目的的。所以,在高频率探测中,必须使用垂直厚度振动模式的压电陶瓷。在这种情况下,压电陶瓷的声阻抗与空气的匹配就变得十分重要。压电陶瓷的声阻抗为2.6×107kg/m2s,而空气的声阻抗为4.3×102kg/m2s5个幂的差异会导致在压电陶瓷振动辐射表面上的大量损失。一种特殊材料粘附在压电陶瓷上,作为声匹配层,可实现与空气的声阻抗相匹配。这种结构可以使超声波传感器在高达数百kHz频率的情况下,仍然能够正常工作。

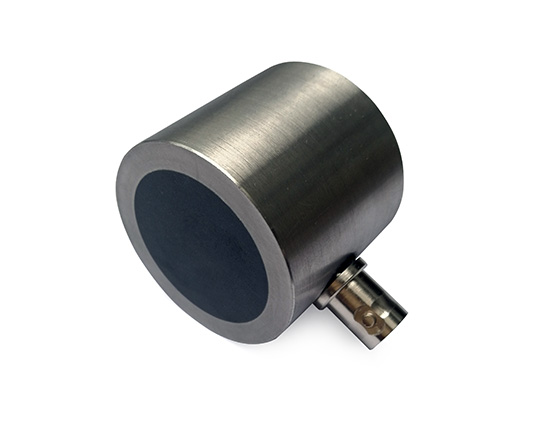

超声波传感器
