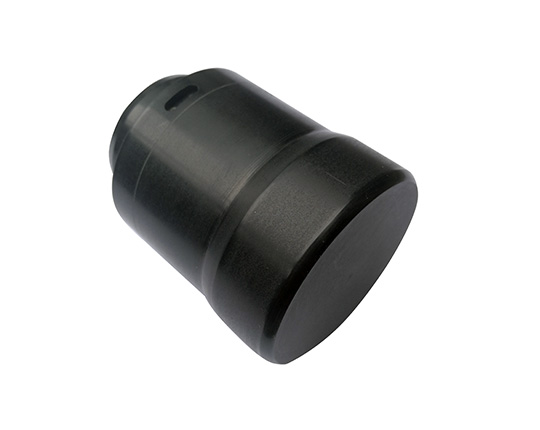

高温超声波成像探头（通常指可在如200°C、500°C甚至更高温度下工作的工业超声检测探头，用于石化、电力、冶金等高温设备无损检测）的重量和尺寸并没有统一的数值，而是高度取决于其设计用途、频率、耐温等级、耦合方式（接触式/水浸式/导波）以及是否带保护装置。
以下是基于常见工业高温超声探头（如奥林巴斯、贝克休斯、国产如汕头超声等同类产品）的一般范围参考：
1. 常规接触式高温超声探头（点阵/单晶/双晶）
耐温范围：通常 -20°C ~ 200°C（短期可达300°C），特殊陶瓷/蓝宝石Delay线可达500°C+
尺寸（直径/边长）：
小型：Φ6 mm ~ Φ10 mm（如小径管检测）
标准：Φ12 mm ~ Φ24 mm（常用Φ20mm）
巨大：可达30 mm×30 mm（大面积平面检测）
厚度/高度：
带高温延迟块（Delay Line）：20 mm ~ 60 mm
不带延迟块裸探头：10 mm ~ 25 mm
重量：
小型（<Φ10mm）：约 10 g ~ 30 g
标准（Φ20mm+延迟块）：约 50 g ~ 150 g
巨大/带散热鳍片：200 g ~ 500 g
2. 高温阵列探头（相控阵 PAUT，如高温楔块+阵列）
耐温：通常探头本体耐温不高（电子件限制），但配高温楔块（如PEEK、陶瓷、钢楔）接触面可达150°C~300°C
尺寸：
线阵（如64晶片，0.5mm pitch）：长约32 mm，宽约10~15 mm，楔块高20~40 mm
面阵（如8×8）：20 mm × 20 mm 至 50 mm × 50 mm
重量：
带楔块整体：150 g ~ 800 g
3. 高温导波/电磁超声（EMAT）探头
EMAT（不需耦合剂，耐温高）：
尺寸：50 mm×50 mm ~ 150 mm×150 mm（含磁体/线圈）
重量：0.5 kg ~ 3 kg（永磁体版非常重，电磁铁版稍轻）
高温导波探头：类似常规探头但带波导杆，总长可达100~300 mm，重0.3~1 kg
4. 特殊高温探头（如600°C+ 蓝宝石波导）
尺寸：Φ15~30 mm，长度50~100 mm（含波导杆）
重量：200 g ~ 1 kg（金属外壳+散热设计）
