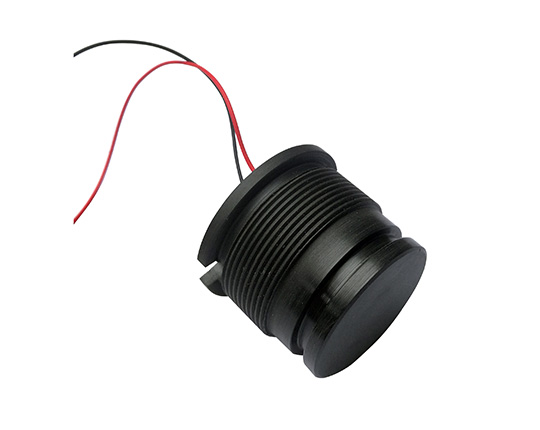

超声波传感器的校准和调试是确保其测量精度和可靠性的关键步骤，通常包括硬件安装检查、电气连接确认、参数设置与调整，以及实际环境下的测试校准。下面是详细的校准和调试步骤：

一、校准前的准备工作

1. 确认传感器型号及规格

不同牌子和型号的超声波传感器（如测距、液位、流量等用途）可能有不同的工作原理、测量范围、精度和输出方式（模拟量、数字量等），因此首先要阅读并理解产品手册。

2. 检查硬件安装

安装位置：传感器发射面应正对被测目标，避免遮挡、反射干扰或强吸声材料。

角度调整：发射与接收的角度要合适，通常要求垂直或小角度入射，以减少声波散射影响。

固定牢固：避免因振动或松动导致测量漂移。

3. 检查电气连接

确保电源电压符合传感器要求（常见为5V、12V、24V等）。

检查信号线连接是否正确（比如Trig触发引脚、Echo回响引脚、模拟输出、I2C/SPI等数字接口）。

若使用外部控制器（如单片机、PLC），确保通信协议和电平匹配。

二、基本功能测试（初步调试）

在正式校准前，进行基础功能测试，确认传感器是否能正常工作：

1. 触发与回波测试（适用于数字型超声波传感器，如HC-SR04）

传感器自动发射声波，并等待回波；收到后，在Echo引脚输出一个高电平，其脉宽与声波往返时间成正比。

通过测量Echo高电平时间，计算距离：

距离 = (声速 × 时间) / 2

声速在空气中一般取 343 m/s（20°C时），随温度变化而变。

时间单位通常是微秒（μs），计算时注意单位换算。

2. 模拟量输出测试（适用于输出0~5V/0~10V或4~20mA的模拟传感器）

使用万用表或示波器查看模拟输出值是否随着目标距离变化而相应改变。

判断输出是否在预期范围内，有无明显噪声或跳动。

三、校准步骤

校准的目的是让传感器的输出值与实际物理量（如距离、液位高度）准确对应，特别是在非标准条件下（如非20°C环境、特殊材质反射面等）。

1. 温度补偿（关键步骤！）

声速受温度影响很大，公式为：

v = 331.4 + 0.6 × T （T为摄氏温度，v单位m/s）

在不同温度下，需动态调整声速值，或者在传感器内部集成温度传感器进行自动补偿。

若传感器无温度补偿功能，用户需要：

测量环境温度；

根据上述公式计算当前声速；

在程序中动态调整距离计算公式。

2. 零点校准（Offset Calibration）

将传感器对准一个已知距离的“零点”或参考平面（比如墙面，距离为D₀）。

记录此时传感器输出的数值（如距离值、电压值、ADC值等）。

如果输出与实际值不一致，记录偏差值，在后续数据处理中进行加/减偏移量修正。

示例： 实际距离为 20 cm，但传感器读数为 21 cm → 偏差为 +1 cm → 后续所有读数减去 1 cm。

3. 满量程校准（Scale Calibration）

再选择一个远一些的已知距离。

记录此距离下传感器的输出值。

比较实际值与测量值，计算比例关系，如有必要，进行线性或非线性修正。

目的： 确保在整个量程范围内，输出与实际距离成稳定、可靠的比例关系。

4. 多点校准（提升精度，可选）

对于高精度应用，可以在多个距离点（如 10cm、50cm、100cm、200cm…）进行测量，建立实际距离 vs 传感器输出的对照表，然后通过插值算法进行更准确的校正。

四、环境因素与抗干扰调试

1. 反射面影响

不同材质（如金属、塑料、玻璃、软布）对超声波的反射率不同，可能导致回波弱或误判。

尽量选择平整、垂直、高反射率的表面作为检测对象。

2. 多路径干扰 / 环境噪声

避免多个超声波设备同时工作造成信号干扰。

在复杂环境中，可以：

增加滤波算法（如中位值滤波、滑动平均）；

提高触发频率的合理性，避免回声重叠；

调整传感器的安装角度或加装导波管/反射板。

五、使用厂家工具或软件

某些牌子的超声波传感器（尤其是工业级或带通信接口的型号，如RS485、CAN、Modbus等）可能提供：

配套调试软件

上位机界面

参数配置工具（如量程、输出类型、滤波参数等）

使用这些工具可以更直观地进行校准与参数设置。
